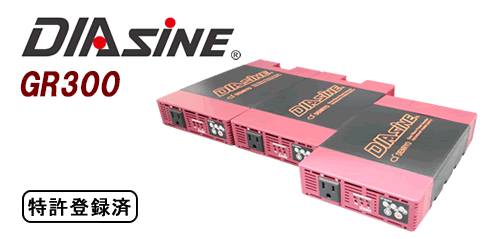

ファンレスで静かだから、室内・車内・船内で快適！！ 小型・薄型設計で組み込みや設置が楽々。 東京にある技術系会社電菱のオリジナル設計で安心。 （安価なだけの輸入品と違います！） ◆最大6台までの接続で最大出力容量1.8kVAまで拡張可能 →同期制御技術によりAC出力配線のみでの並列運転を実現 システム設置後でも簡単に容量を拡張可能 ◆1Uサイズですのでラックへの取付も容易に対応 ◆入力電圧範囲も広がり、多様なバッテリーで使用できます カタログ PDF 1．世界最小正弦波パワーインバータ 軽量小型のため運びやすく，モバイル用途に適しています。 2．内部回路による入力逆極性接続保護 弊社独自の入力逆接続極性保護回路※を内蔵しており，バ ッテリーを逆接続しても，従来製品のように破損するこ とがありません。また，警告 LED により逆接続がすぐに 確認できます。 3．ファンレスによる静音動作 高効率回路により，DC−AC 変換効率を高めて熱損失を抑えることで，ファンレス構造を実現しました。ファンを内蔵せず，自然対流により放熱を行うため，ファンの動作音がしません。 4．高汎用性 広い入力電圧範囲，動作温度範囲を持ち，リモート ON/OFF 制御も可能で，様々な環境，用途で幅広くご使用になれます。 5．正弦波出力・高効率 出力波形は商用電源と同じ正弦波で，歪率は 3%未満です。高効率回路，スイッチング制御により定格負荷時の効率は 88％を達成しました。無駄なエネルギー消費をせずに，システムの安定稼働に寄与します。 6．出力電圧・周波数を設定可能 出力電圧 100/110/115/120Vac と周波数 50/60Hz をボタンで容易に変更できます。電圧，周波数が異なる地域，電化製品でもご利用いただけます。 低消費動作モード，スリープモード搭載 低消費動作モードでは低負荷時の消費電力を抑えるよう，入力電圧や負荷量に応じて最適な動作条件に調節しながら運転します。 スリープモードは，DIAsineが動作しないときの待機電流を抑えることができます。これによって，待機電流を最大約50%削減できます。バッテリーの電力を無駄に消費せず，システムの効率向上に貢献しています。※24V, 48Vモデルのみです。 -------------------------------------------------------- 型式 : GR300NA-148 定格出力電力 : 300VA 最大出力電力(3分) : 360VA サージ電力(3秒) : 420VA 入力電圧範囲 : 42〜78Vdc 出力波形 : 正弦波（歪率 3%未満） 効率(定格負荷) : 89% 無負荷時電流（AC出力中） : 0.1A 出力待機中電流 : 0.1A スタンバイ消費電流 : 4mA スリープ消費電流 : 2mA 出力電圧 : 100/110/115/120Vac 周波数（切換可） : 50/60Hz 保護回路 :入力低電圧、入力過電圧、入力逆極性接続、出力過負荷、出力短絡、出力電圧異常、過温度 動作温度範囲 : -20〜+45℃（定格負荷），+60℃（60％負荷） 保存温度、湿度範囲 : -30〜+70℃、10〜95％RH(結露無きこと) 寸法 : 234×146.5×44mm 重量 : 0.9kg -------------------------------------------------------- オプション BR-1：3台用DC並列基板 BR-2：1台用DC基板 CC-1：通信ケーブル -------------------------------------------------------- 配線方法(外部リンク説明動画) リモートON/OFF制御方法(外部リンク説明動画) クイックスタートガイド 並列クイックガイド 取扱説明書(100Vモデル)(準備中) データシート 外形寸法図(PDFファイル) 3D外形寸法図(STEPファイル) カタログ DIASINE?のケーブル、端子、ヒューズサイズについて DIASINE?の取付方法例について DIASINE?のリモートコネクタについて ・最大6台、1.8kVAまでのファンレス並列出力可能 ファンレスのまま、最大6台まで並列接続が可能で、出力容量1.8kVAに拡張することができます。 独自の同期技術によりAC出力配線のみで並列運転を実現 弊社独自の同期制御技術(特許登録済)により、AC出力配線のみでの並列運転を実現しました。従来製品のような専用の並列制御基板や同期信号の設定が不要になり、設置と操作がよりシンプルになりました。 ・N+1冗長性 N＋1冗長性を備えるため、システム設置後でも簡単に容量を拡張することができます。1台の故障によるシステム停止を防ぐこともできるため、システムの安定性と信頼性向上に寄与します。 ・小型・ファンレス 電菱の研究開発スタッフが、回路、構造をゼロベースで見なおした新設計により小型・ファンレスを実現しました。 ・軽量・薄型 定格出力 300W クラスのインバータで、DIASINE? は世界最小の重量0.9kg、体積 1.5L を実現し、高さ 44mm (1U) の薄型設計です。 ・本体を破損させない逆極性接続保護 弊社独自の入力逆接続極性保護回路は、バッテリーを逆接続すると警告LEDが点灯し、本体を破損させません。 ・広い入力電圧範囲 同出力クラスでは、最大の入力電圧範囲を有するため、電圧変化の大きいバッテリーも利用可能です。 ・広い動作温度範囲 動作温度範囲は-20〜60℃の広い範囲です。 ※自動的に出力が停止するわけではありません。40℃を超える環境下では、各モデルのディレーティングカーブにそって負荷を使用してください。 ・安心の国内設計 本製品は、ソフトウェア及びハードウェアの設計全てを、電寮の研究開発スタッフが日本国内で行っています。 ・出力電圧・周波数を設定可能 出力電圧100/110/115/120Vacと周波数50/60Hzをボタンで容易に変更できます。電圧、周波数が異なる地域、電化製品でもご利用いただけます。 ・リモートコネクタ搭載 遠隔で本体電源のON/OFF操作ができるリモートコネクタを搭載しています。外部信号により操作ができるため、システムへの組み込みに適しています。 ・わかりやすいLED表示 3つのLED6色で設定と動作状態、エラー内容を表示します。運転状況が一目瞭然です。 ・豊富な保護回路 入力電圧警告、遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度型式 GR300NA-112 GR300NA-124 GR300NA-148 定格電力 300VA 最大出力電力(3分) 360VA サージ電力(3秒) 420VA 定格入力電圧 12Vdc 24Vdc 48Vdc 定格出力電圧（切換可） 100（初期値）／110／115／120Vac 周波数（切換可） 50±0.5Hz（初期値）50／60Hz 出力波形 正弦波(歪率3%未満) 効率(定格負荷) 88% 89% 無負荷時電流※1（AC出力中） 0.6A 0.2A 0.1A 出力待機中電流※1 0.3A 0.1A <0.1A スタンバイ消費電流※1 8mA 7mA 4mA スリープ消費電流※1 1mA 3mA 2mA 入力電圧範囲※2 10.5〜19.5Vdc 21〜39Vdc 42〜78Vdc 保護回路 入力低電圧、入力過電圧、入力逆極性接続出力過負荷、出力短絡、出力電圧異常、過温度 安全規格 EN62368-1 EMC規格 イミュニティ EN55024エミッション EN55032 耐圧 バッテリー入力 ? AC出力：3.0kVacAC出力 ? シャーシグラウンド：1.5kVacバッテリー入力 ? シャーシグラウンド：1.5kVac 絶縁抵抗 >1000MΩ/500Vdc/25℃/70% RH 耐振 10〜500Hz、3G 10min./ 1cycle、60分 XYZ各方向 動作温度範囲※3 -20〜+30℃(定格負荷)、+60℃(60％負荷) -20〜+45℃（定格負荷）、+60℃（80％負荷） 動作湿度範囲 20〜90%RH 結露なきこと 保存温度、湿度範囲 -30〜+70℃、10〜95％RH(結露無きこと) 出力端子 冷却 自然対流 オプション 通信ケーブルCC-1、DC入力基板BR-1、BR-2 寸法(L×W×H) 234.0×146.5×44.0mm 重量 0.9kg 標準価格(税込) 52,800円 ●RoHS指令対応◆仕様及び外観は、改良のため予告無く変更することがあります。◆記載無きものは、入力電圧112：12Vdc、124：24Vdc、148：48Vdc、負荷300VA(力率=1.0)、外気25℃、工場初期設定値にて測定※1 平均値です。※2 電圧値の誤差範囲 112：±0.5V、124：±1V、148：±2V※3 出力特性をご参照ください。 世界最小ファンレス正弦波パワーインバータ 同出力クラスでは，世界最小の重量1.0kg，体積1.5Lを実現しました。製品高さ44mm (1U)の薄型設計です。軽量小型のため運びやすく，モバイル用途に適しています。 内部回路による入力逆極性接続保護 弊社独自の入力逆接続極性保護回路※を内蔵しており，バッテリーを逆接続しても，従来製品のように破損することがありません。また，警告LEDにより逆接続がすぐに確認できます。 ※国内，国際特許出願済みです。 ファンレスによる静音動作 高効率回路により，DC−AC変換効率を高めて※熱損失を抑えることで，ファンレス構造を実現しました。ファンを内蔵せず，自然対流により放熱を行うため，ファンの動作音がしません。 ※国内，国際特許出願済みです。 広い入力電圧範囲 入力電圧範囲を広く設定しており，様々な用途でご利用いただけます。上限値が従来機種より高くなったため，バッテリーを充電しながらインバータを使用することができます。 広い動作温度範囲 動作温度範囲は-20〜60℃の広い範囲です。 ※自動的に出力が停止するわけではありません。40℃を超える環境下では，各モデルのディレーティングカーブにそって負荷を使用してください。 正弦波出力・高効率 出力波形は商用電源と同じ正弦波で，歪率は3%未満です。高効率回路，スイッチング制御により定格負荷時の効率は90％を達成しました。無駄なエネルギー消費をせずに，システムの安定稼働に寄与します。 出力電圧・周波数を設定可能 出力電圧100/110/115/120Vacと周波数50/60Hzをボタンで容易に変更できます。電圧，周波数が異なる地域，電化製品でもご利用いただけます。 リモートコネクタ搭載 遠隔で本体電源のON/OFF操作ができるを搭載しています。外部信号により操作ができるため，システムへの組み込みに適しています。 わかりやすいLED表示 3つのLED6色で設定と動作状態，エラー内容を表示します。運転状況が一目瞭然です。 豊富な保護回路 入力電圧警告、遮断/入力逆極性接続/出力電圧/出力短絡/過負荷/過温度 ◆ディレーティングカーブは動作推奨値です。自動的に出力が停止するわけではありません・・・ナチュラル スカイ オフグリッド
